隨著近年來5G、深度學習等AI技術的發展，數據量增大，對IT設備的高功能高密度化的需求急速高漲。電源電路承擔著轉換為電子設備所需的各種電壓的重要作用，占主板（主要電源電路基板）面積的30～50％，令設計師為空間嚴重不夠而大傷腦筋。
因而本公司研發了既能削減包括周邊電路在內的貼裝總面積，電壓轉換效率又出色、兩全其美的本產品。

本產品是凝聚了本公司多年積累的電源電路技術，加上子公司“pSemi Corp.”(3)擁有的特有的工藝技術、提高電壓轉換效率的技術開發的首款產品。并由本公司在通信模塊業務中積累的高密度封裝將電源IC、電感器、電容器封裝成一個，實現了DC-DC轉換器的超小型化和薄型化。

(3)	即2014年收購的半導體RF元件生產廠家“Peregrine Semiconductor Corp.”，該公司在2017年收購了擁有業界領先的提高電壓轉換效率技術的小功率半導體開發廠家“Arctic Sand Technologies, Inc.”。2018年公司更名為pSemi™ Corporation。

DC-DC轉換器模塊是將電源IC、電感器、電容器等封裝成一個的產品，大部分體積為電感器所占。一般來說，要變換效率高，就需要大尺寸電感器，所以DC-DC轉換器也就大。而要優先確?？臻g，使用小型電感器，則電壓轉換效率變低。此外在輸入電壓與輸出電壓之差較大的應用中，由于占空比(4)非常小，其影響出現在電源輸入線，故為了降噪也需要大型濾波電路。
本產品采用融合特有的“電荷泵技術”(5)與傳統的DC-DC轉換器電路的新方式“2階結構”。通過以小幅電壓階躍降低輸入電壓，從而能使用低耐壓FET(6)，減輕對各個電感器的依賴度，從而實現了小型且高電壓轉換效率的DC-DC轉換器。而且由于經降壓的電壓為DC-DC轉換器電路的實際輸入電壓，故也解決了因輸入電壓與輸出電壓之差所造成的占空比問題。

(4)	指在一個周期內，工作時間與總時間的比值。對DC-DC轉換器來說，由輸入電壓與輸出電壓的比值而定。
(5)	通過使輸入電壓與電容器充電的電壓疊加來使輸出電壓升降的技術。
(6)	Field Effect Transistor：場效應管。

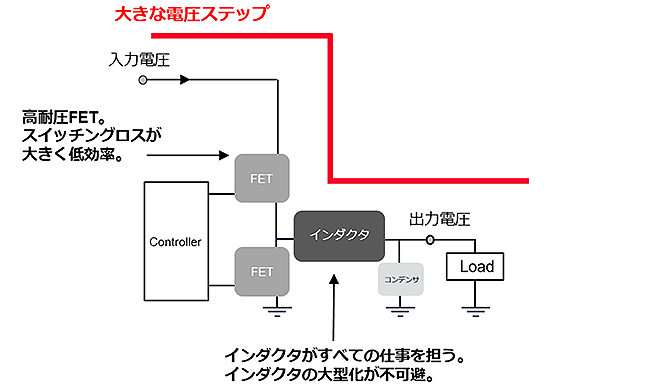

傳統方法

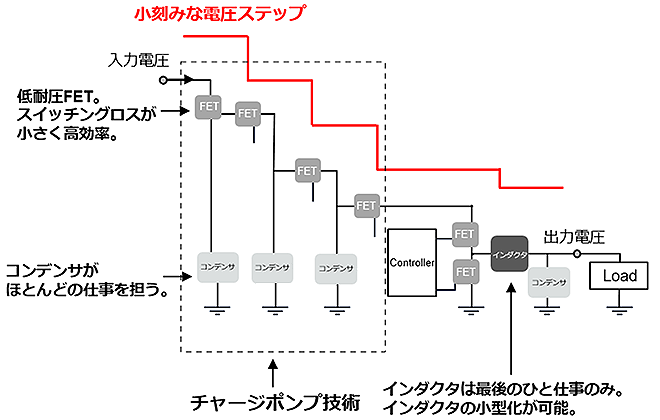

2階結構

本公司今后也將聚集集團公司擁有的核心技術，擴充應用特有的電荷泵等技術的產品陣容，為IT設備的高密度高性能和高功能化做貢獻。

主要特點

① 本公司特有的電路設計技術

② 公司內生產DC-DC轉換器模塊所需的關鍵元器件（電源IC、電感器、電容器）

③ 特有的封裝技術

通過上述技術和工藝實現了下列特點。

主要用途

(7)	能高速數據通信的串行傳輸方式擴展接口基板。
(8)	用于提高AI應用程序處理速度的擴展接口基板。
(9)	單位時間的計算量非常大、服務器等所用的裝置。

主要技術規格
