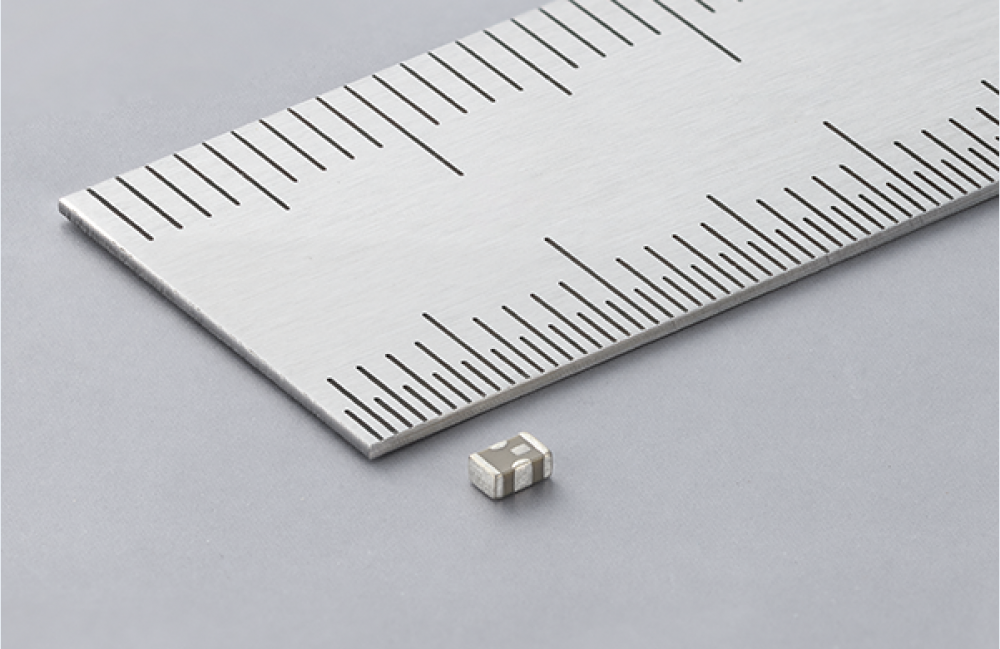

村田開發了行業首款(1)利用負互感(2)、能對從數MHz到1GHz的諧波(3)范圍內電源噪聲進行抑制的去寄生電感降噪元件“LXLC21系列”（以下簡稱“本產品”）。 只需將1件本產品連接至電源電路中的電容器，即可消除與本產品連接的電容器的ESL(4)，并提高電容器的噪聲消除性能。由此用比以前更少數量的電容器就可以抑制噪聲，從而助力實現電子設備的小型化和高功能化。 LXLC21系列已經開始量產，并可提供樣品。

近年來，隨著電子設備的小型化和高功能化，電路板電路的高密度化和IC的使用數量也不斷增加。 但是，由此導致IC產生的開關電源(5)噪聲通過電纜和電路板布線傳播，或者作為不必要的電磁波發射到空氣中，這可能會導致周圍電子設備發生誤動作或功能下降。 為了實現安全、放心、舒適的電子設備使用環境，需要針對開關電源采取噪聲對策。

常見的電源噪聲對策是在電源噪聲的傳播路徑——電源線和GND之間配置電容器，從而將噪聲釋放到GND。該對策方法的噪聲消除性能隨著所使用的電容器的阻抗降低而提高。 但是，在諧波區域，電容器內部有作為電感器工作的寄生分量 (被稱為ESL)，它會導致阻抗增加，所以會降低噪聲消除性能。 因此，在要求高可靠性的設備中，為了提高諧波區域的噪聲消除效果，通過將多個電容器并聯連接來降低阻抗。 然而，這需要提供能并聯連接多個電容器的空間，這困擾著電子設備實現進一步的小型化。

為此，村田通過特有的元件設計技術和陶瓷多層技術，利用行業首款負互感產品，開發了讓電容器內部寄生電感與電路板內產生的寄生電感互相抵消的電源噪聲抑制元件。 通過連接1件本產品，實現用更少數量的電容器降低噪聲，幫助節省整體空間。

今后，村田將繼續致力于開發滿足市場需求的電源噪聲抑制元件，為電子設備的小型化和高功能化做貢獻。

主要特長

利用行業首款負互感產品的電源電路用噪聲抑制產品

利用變壓器技術產生負互感，抵消噪聲抑制電容器以及電源線與GND之間的布線中的寄生電感分量。由此使在數MHz至1GHz的諧波區域內抑制電源噪聲成為可能。

為節省空間做貢獻

通過減少元件數量，為節省空間和提高可靠性做貢獻。

實現穩定的電源噪聲消除性能

由于它是非磁性體，因此沒有直流疊加特性(6)，可以針對電流變化穩定地消除噪聲。

主要規格

尺寸 2.0×1.25×0.95mm（2012尺寸）

負電感 0.9nH（Typ.）

額定電流 3.0A（Max.）

直流阻抗（DCR） 55mΩ（Max.）

工作溫度范圍 -55～125℃

其他 遵照AEC-Q200(7)

主要用途

以下用途的電源電路

基站、FA系統相關等工業設備

信息娛樂等車載設備

數字家電、PC等消費設備

醫療設備
